Avião de isopor

sexta-feira, 16 de março de 2012

Roger Menezes
Para vc que esta com um tempo livre que tal fazer um avião para seu filho ou vc que é criança q tal se divertir com um avião caseiro.

o site:http://www.e-voo.com/forum/viewtopic.php?t=69444

Primeiro passo: Projetando o modelo! (de cabeça) O isopor usado foi este verde da foto.

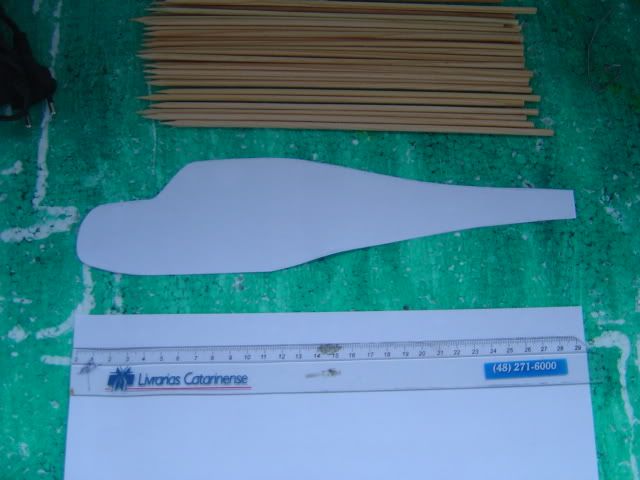

Feito o projeto, recortei o molde e colei no isopor para começar a fazer a fuselagem.

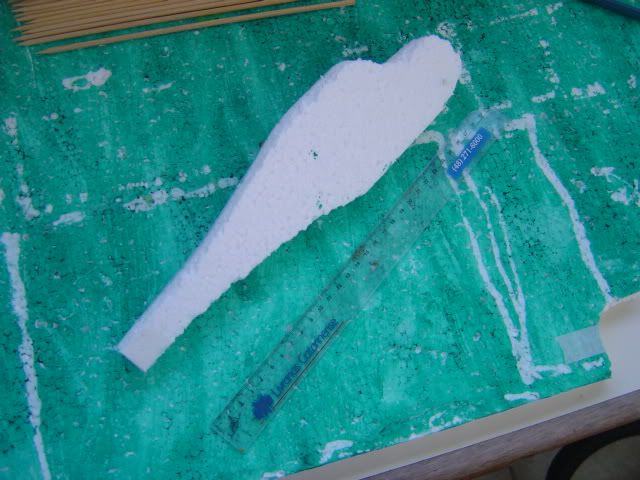

Primeira parte da fuselagem cortada. Repita esse processo 2 vezes.

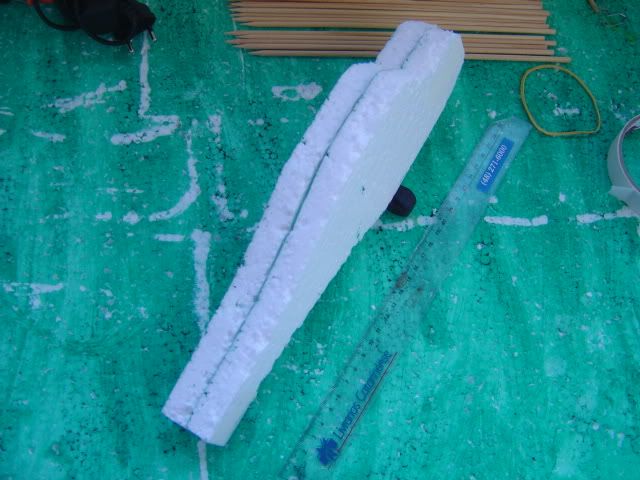

Depois de ter as duas partes da fuselagem cortadas e em mãos junte-as com fita crepe para dar volume e dimensões ao seu avião.

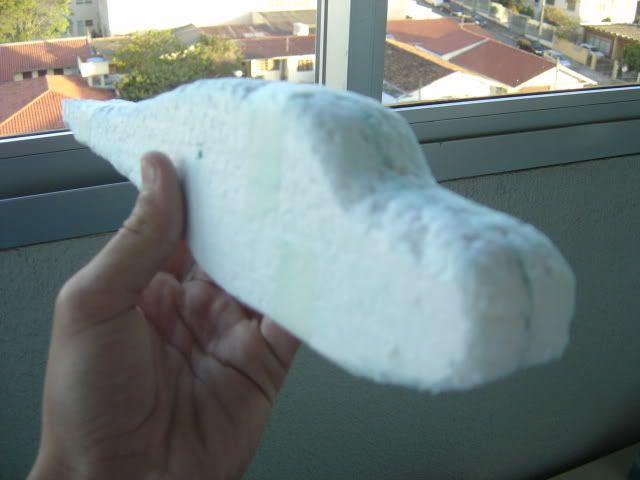

O próximo passo é lixar o isopor para dar as formas arredondadas do modelo. Para isso utilizei uma lixa 400.
(Notem que na foto a fuselagem ficou com alguns buracos, isso ocorreu pelo fato de que o isopor era muito ruim, isopor comum.)


Sistema de Propulsão: Para fazer o "motor" do avião utilizei uma técnica conhecida por muitos.. O Elástico!

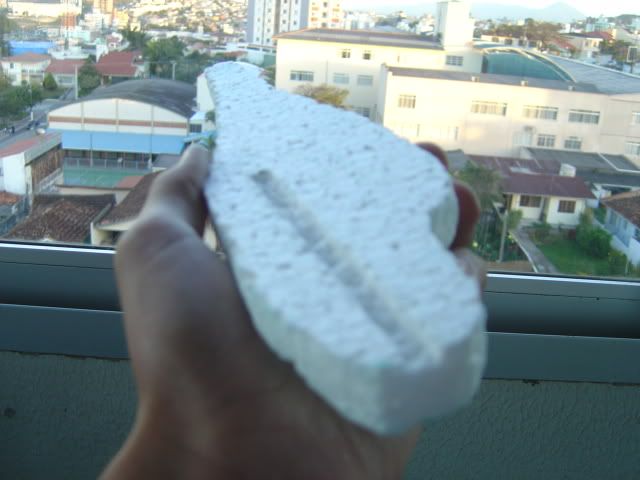

Primeiro descole as duas partes da fuselagem retirando a fita crepe e faça uma pequena cavidade (talho) em seu interior para que possa ser inserido um canudo pelo qual o elástico irá passar dentro.

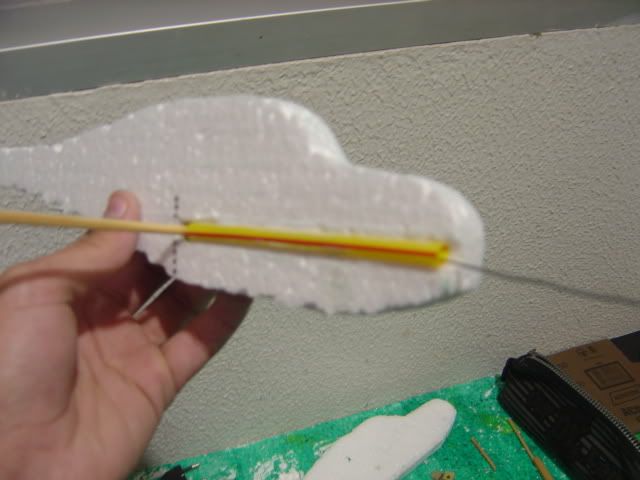

Na foto abaixo, o canudo já inserido e colado. O elástico está sendo passado com a ajuda de um arame e foi preso na fuselagem por um palito de churrasco.
(Não esqueça de fazer o "talho" na outra parte da fuselagem também, pois o canudo não pode ficar esmagado! Se ficar esmagado o elástico irá ficar preso e a hélice não irá girar!)


Após ter feito o sistema de propulsão, feche as duas partes da fuselagem com fita crepe novamente e passe uma camada de cola entre as juntas. Deixe secar durante a noite.

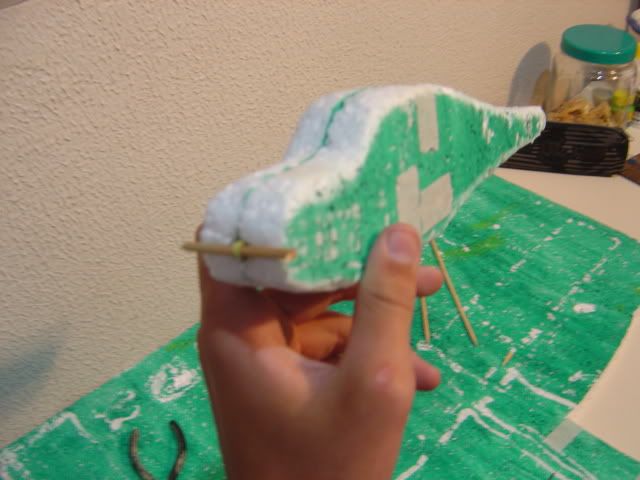

O elástico está sendo segurado provisóriamente com um pedaço de palito.


Depois de seco, tire a fita e seu avião estará assim, firme!

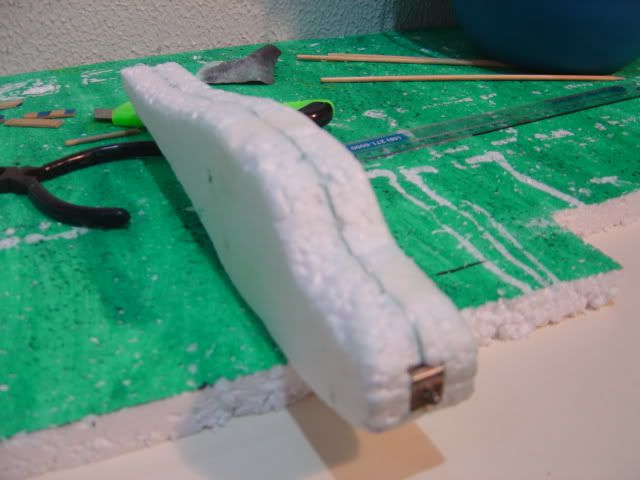

Coloquei uma chapinha de metal no bico para que a hélice gire com maior facilidade e para não destruir o isopor!

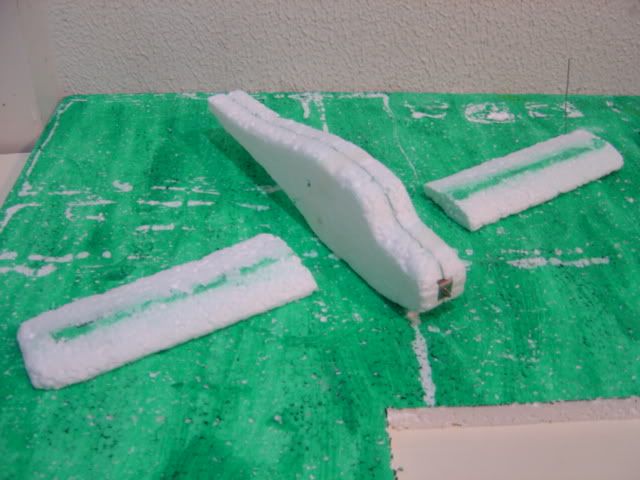

Nessa foto, as asas já cortadas e moldadas. Usei dois pedaços de isopor de 19cm por 6,5cm.
Atenção! Você tem que moldar as asas de forma que elas fiquem retas em baixo e anguladas em cima. Arredonde um pouco o bordo de ataque!

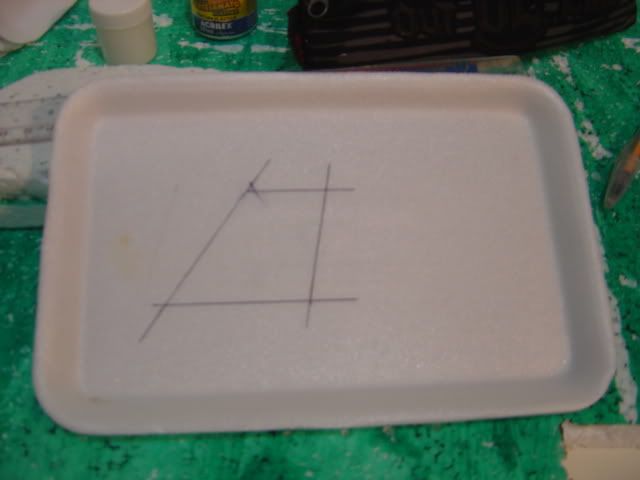

Agora fazendo o leme em uma bandejinha de Depron 3mm.


Leme feito e preso na fuselagem por dois palitos de dente. Parece que não mas ficou bem firme!

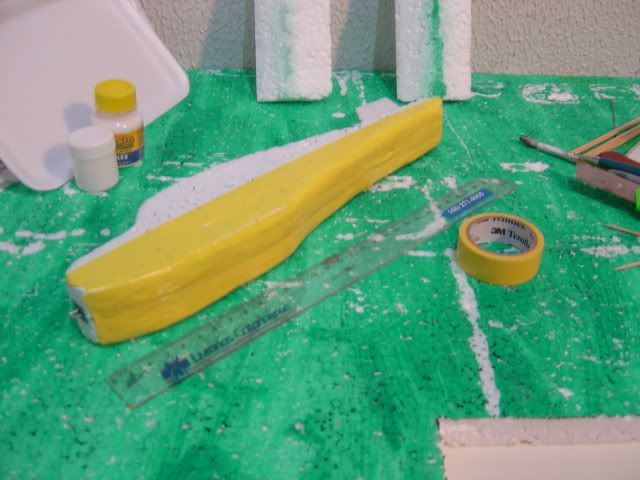

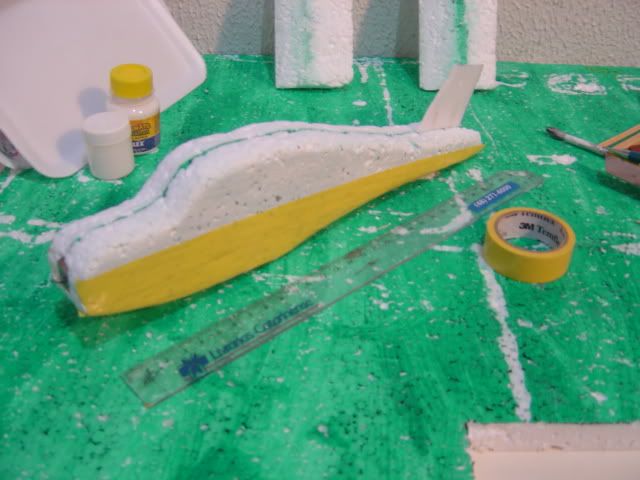

Também comecei a "entelar" a fuselagem com fita isolante.


Também passei fita na parte de baixo da fuselagem, que considero a mais importante, pois nos pousos de barriga ela protege o isopor contra quebras!

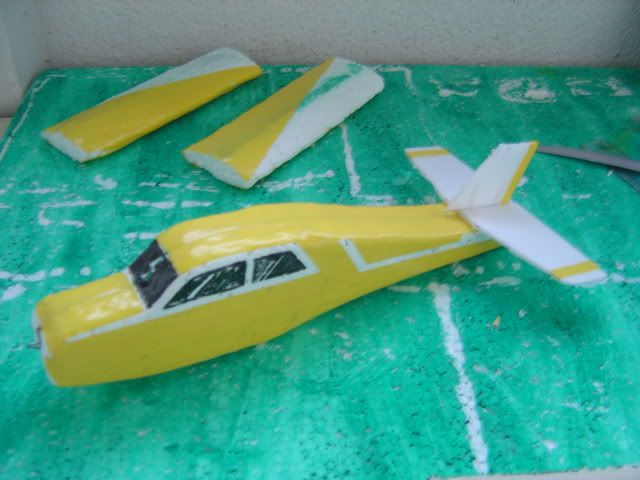

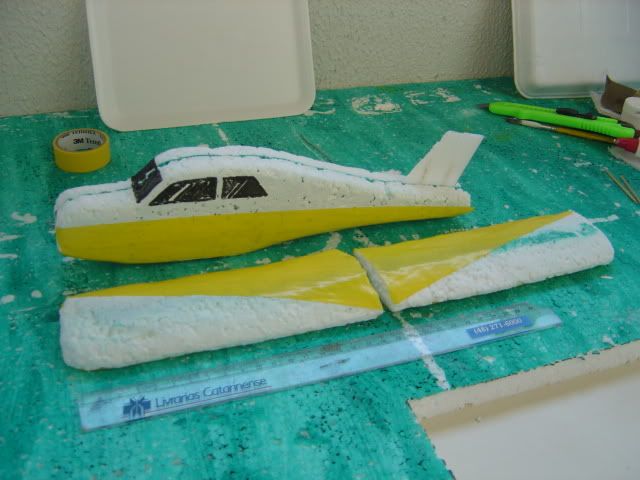

Fuselagem, asas e leme feitos esperando o estabilizador horizontal ficar pronto para serem montados!
Note o tamanho do modelo.. A fuselagem tem apenas 30cm!

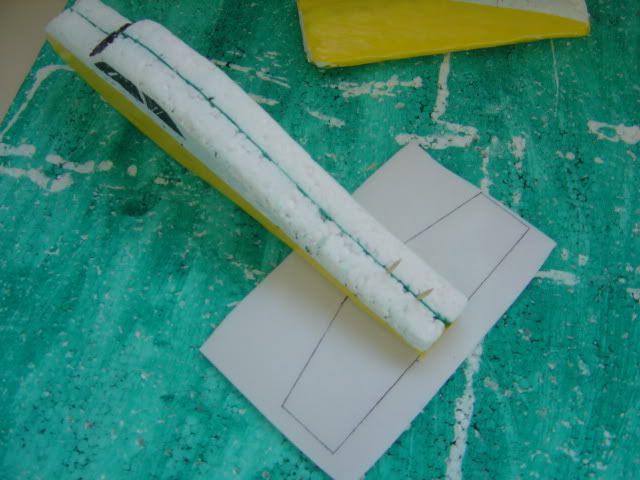

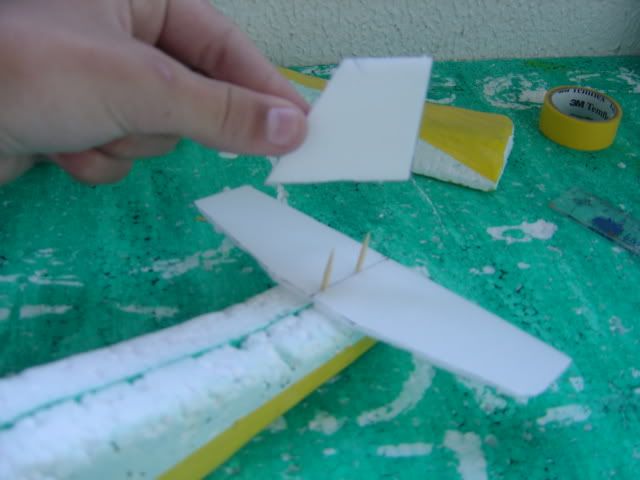

Fazendo o estabilizador horizontal em outra bandejinha de Depron 3mm. Não foi usado nenhuma medida específica, apenas tentei deixar proporcional! (Técnica do Olhômetro) kkk


Montando conjunto de cauda: Passe cola entre a fuselagem e o estabilizador horizontal e também entre o estabilizador horizontal e o leme. Isso impede que eles se desprendam durante o vôo!


Terminei de entelar a fuselagem para dar um estilo mais agressivo ao avião!


Fuselagem, asa e conjunto de cauda montados e colados!

Nas asas utilizei 2 palitos de dente (em cada asa) para prender na fuselagem junto com cola. Depois de seco coloquei um pedaço de fita isolante prendendo a asa na fuselagem para dar um reforço extra.

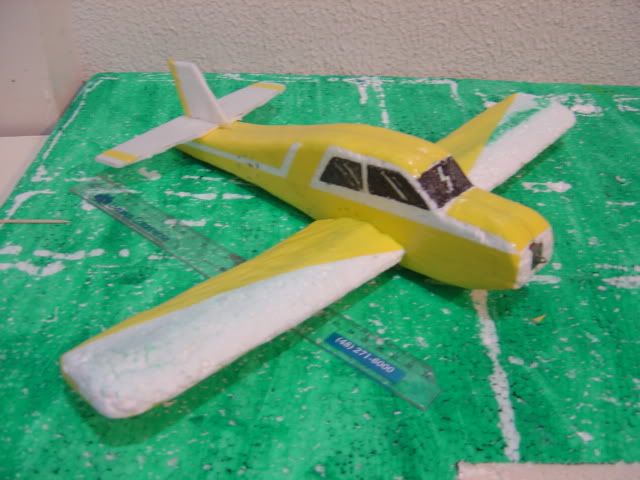

O avião está pronto!
Só falta a hélice que ainda nao sei como fazer.. Mas acho que vou usar um palito de picolé e entortá-lo com a ajuda de água...



o unico problema é a helice não tem um modelo próprio mas tente inventar.
